Casos generador
Los CRUD's son las acciones que se realizan sobre las tablas en la base de datos: Crear, Leer, Actualizar y Borrar.
Los casos que se presentan están basados en el siguiente modelo el cuál representa un club de deportes:
A continuación se presenta los diferentes casos permitidos por el generador y la respectiva aplicación generada.
Caso 2a
En la siguiente figura podemos observar los casos de uso que componen la aplicación generada para el caso 2a, la cual consiste en una relación de asociación hacia la misma clase, concepto que se conoce como relación involutiva.
Ejemplo
GUI

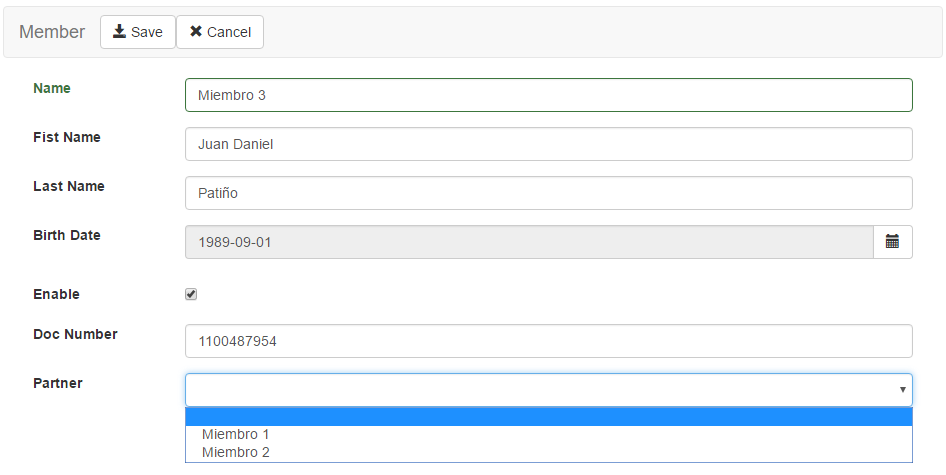

El generador soporta relaciones con la misma clase, y esta se puede establecer mediante una lista de selección
Caso 2b
Este caso se comporta igual que el anterior.
Caso 2c

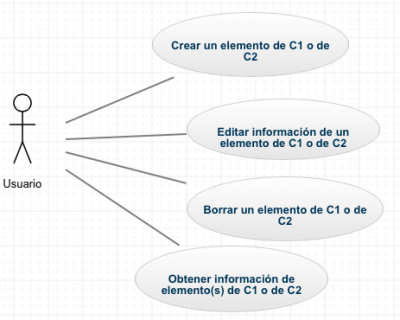

En la siguiente figura podemos observar los casos de uso que componen la aplicación generada para el caso 2c.
Ejemplo

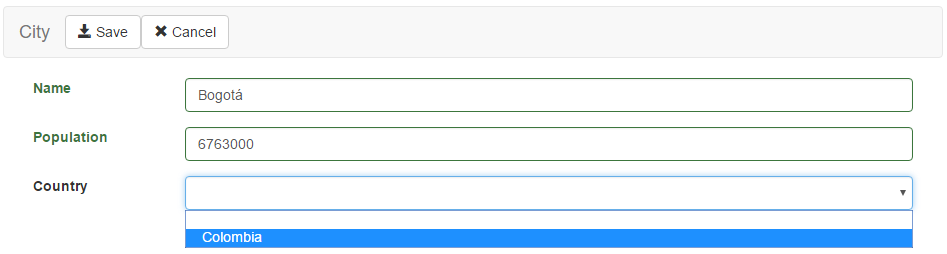

GUI
Este caso se comporta igual que el 1.
Caso 2d
Este caso se comporta igual que el caso 2C
Caso 3

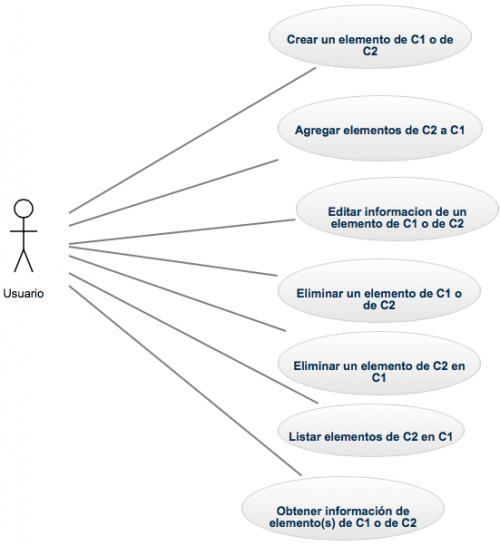

En la siguiente figura podemos observar los casos de uso que componen la aplicación generada para el caso tres, en este caso podemos ver una relación de agregación entre las dos clases.
Ejemplo
GUI

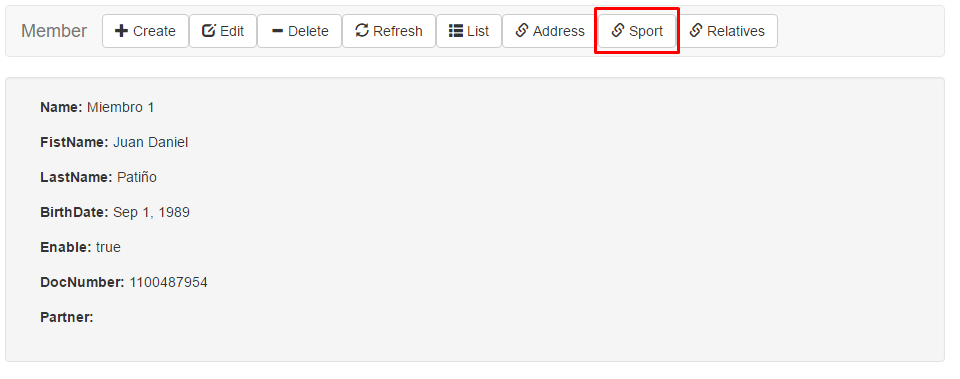

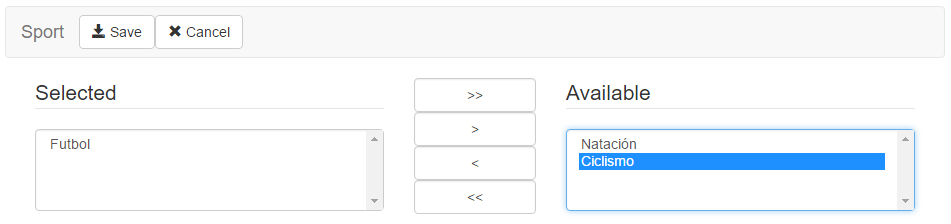

En el detalle de la entidad "Member" se encuentra un botón el cual muestra la relación con Sport.
Aquí podrá establecer los deportes que están relacionados con la entidad "Member".

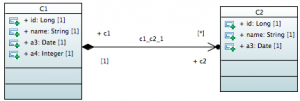

Caso 4

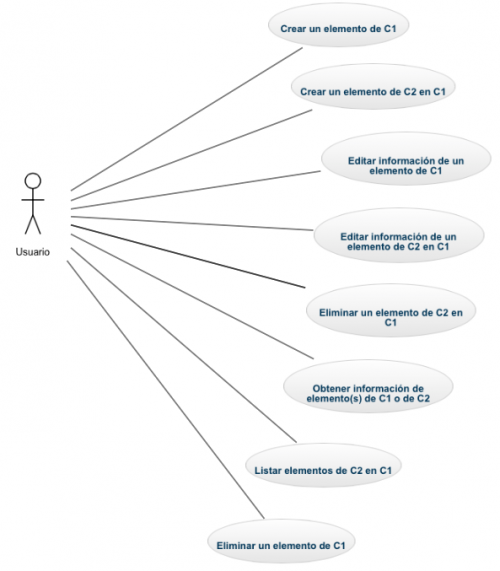

En la siguiente figura podemos observar los casos de uso que componen la aplicación generada para el caso cuatro.
Ejemplo
GUI

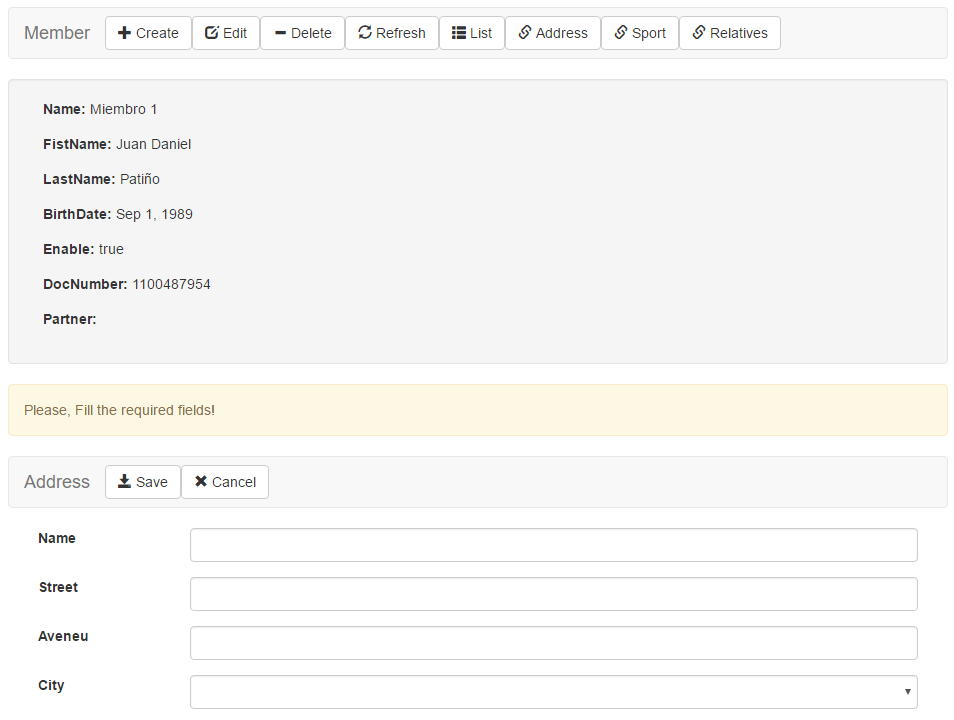

En el detalle de la entidad "Member" se encuentra un botón el cual muestra la relación con Address.
Ahora se podrán crear nuevas direcciones que le pertenecen a la entidad "Member", el generador también crea algunas validaciones básicas de acuerdo al modelo generado, como lo es la obligatoriedad de los campos.
Caso 5

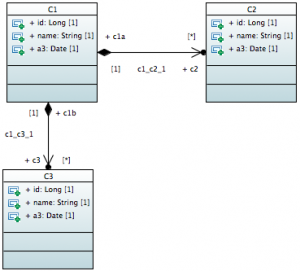

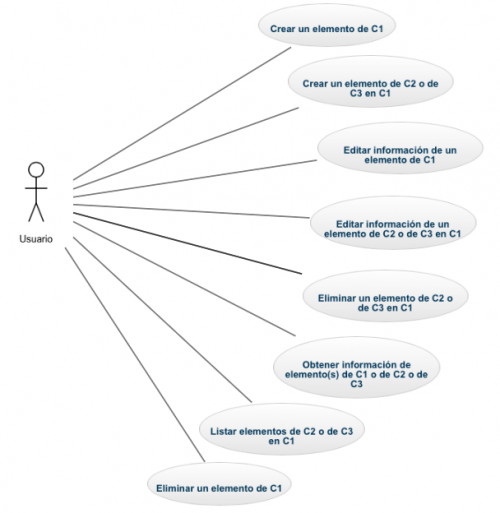

En la siguiente figura podemos observar los casos de uso que componen la aplicación generada para el caso cinco, en esta podemos generar relaciones de composición entre las diferentes clases,
.
Ejemplo
GUI
Funciona igual que el caso 4, ahora aparece un botón por cada relación en el detalle de la entidad.
Caso 6
En la siguiente figura podemos observar los casos de uso que componen la aplicación generada para el caso seis.
Ejemplo
En este ejemplo podemos ver la combinación de los casos 2a, 3 y 4, todos funcionan de la misma forma en que fueron explicados anteriormente.
Caso 7

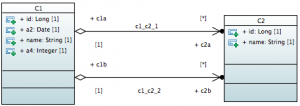

En la siguiente figura podemos observar los casos de uso que componen la aplicación generada para el caso siete, para este caso tenemos múltiples relaciones entre dos clases.
Ejemplo
GUI

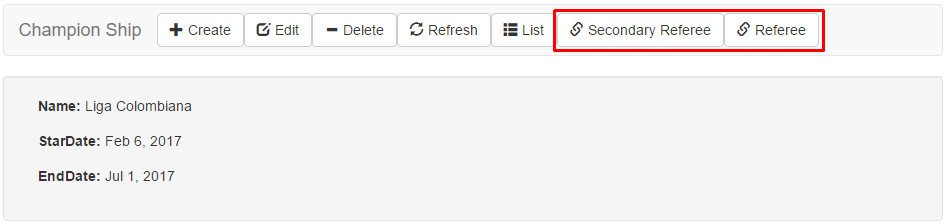

Este caso funciona igual que el caso 3, y sus relaciones son independientes.
Caso 8

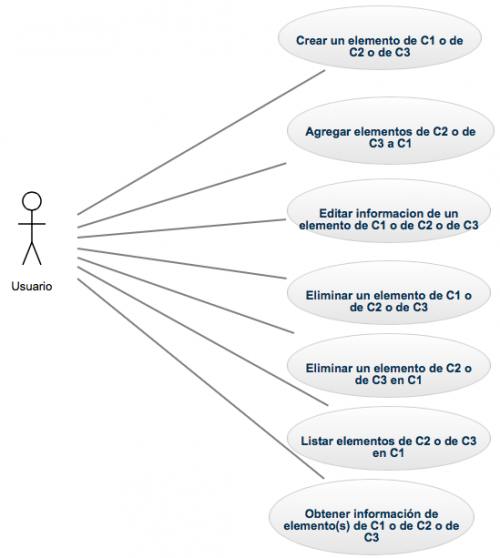

En la siguiente figura podemos observar los casos de uso que componen la aplicación generada para el caso ocho.
Ejemplo
GUI

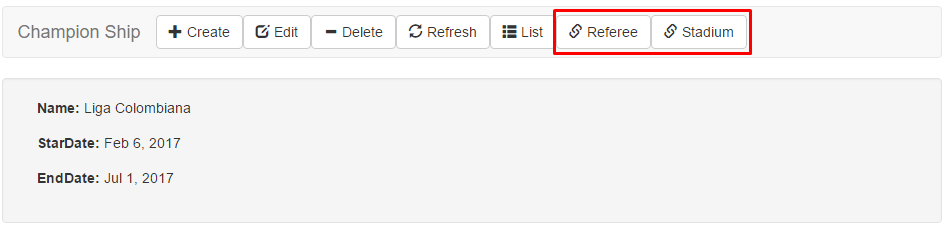

Se comporta de la misma manera que el caso 3, y se puede acceder usando sus respectivos botones.

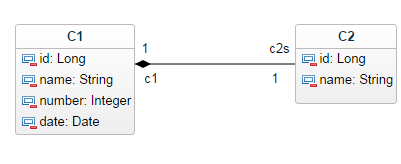

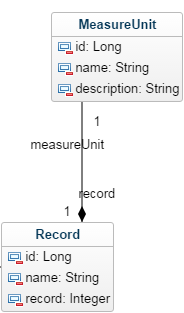

Caso 9
Ejemplo
Se comporta igual al caso 4, con la diferencia que aquí solo se podrá crear un solo "MeasureMent" debido a la cardinalidad.

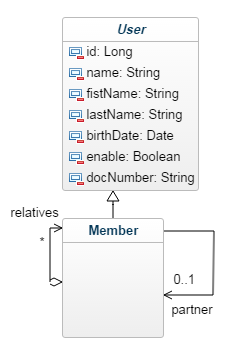

Caso 10
Ejemplo
GUI

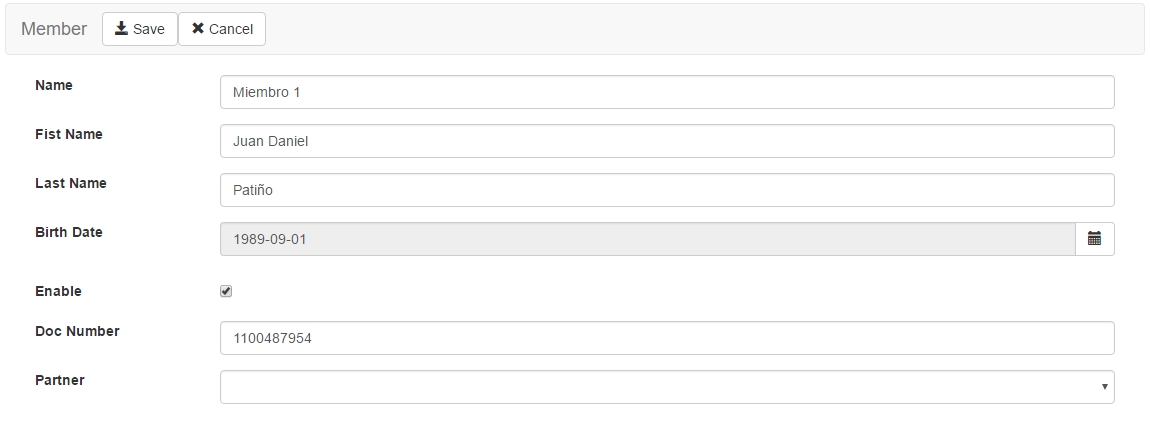

El generador soporta la herencia, por lo que todos los atributos de User son heredados por Member, si User es abstracto no se generará vista en el front.
